XHLD530A路燈電纜故障

  • 產品概述

XHLD530A路燈電纜故障測試儀是由發射機、接收機、磁感應探測棒、定位探測架等組成。本儀器是光纜、電纜故障定位測試的儀表,適用測試對象為具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試,線纜路徑的探測以及線纜埋深的測試。


  • 性能特點

1.接收靈敏度高
2.靜態漂移低
3.定位精度高
4.抗干擾能力強
5.液晶屏顯示信號及狀態
6.內置鋰電池供電,并配有充電器


  • 技術參數

發射機:
☆ 工作模式:路徑(射頻)、定位
☆ 輸出功率:低阻、高阻
☆ 阻抗匹配:0~5MΩ  自動匹配
接收機:
☆ 接收模式:射頻、故障、音頻(探頭)
☆ 天線模式:波谷法、波峰法    探測深度:大于8米
☆ 動態范圍:0-105dB
☆ 在高壓脈沖發生器的配合下接探頭、耳機可用聲測法快速探測故障點位置。


  • 現場接線圖

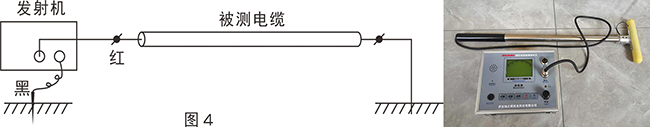

                路徑探測發射機接線圖路徑探測發射機接線圖 503A副本.JPG

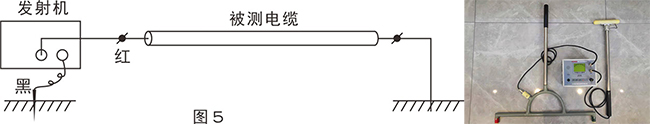

差分電位法定位故障發射機接線圖用差分電位法定位故障發射機接線圖 530A副本.jpg

  • 使用現場


  • 問題處理

當機內電池電量不足時(接收機和發射機均有電量指示標志),應及時充電。如果儀器長期不用,也應定期給它充電,以免損壞電池。
