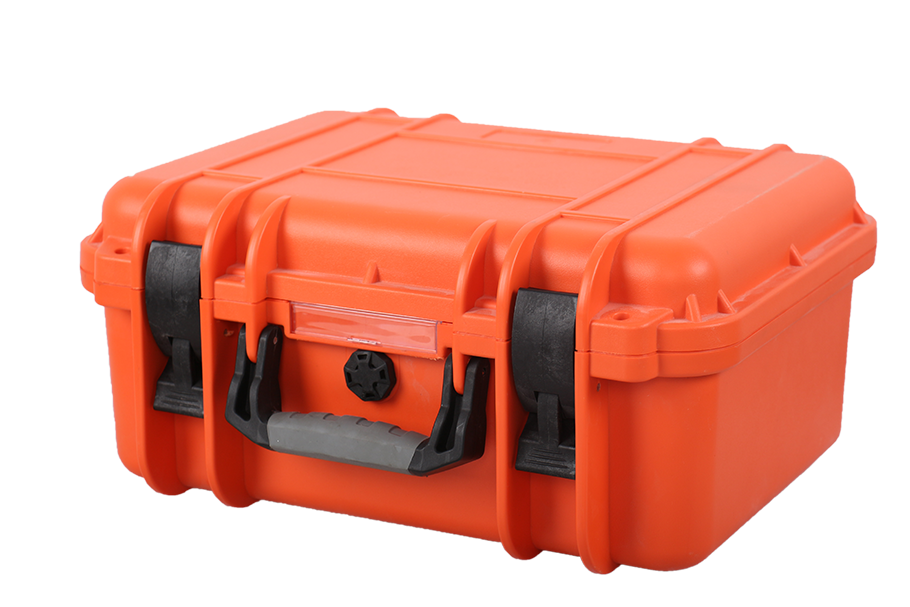

XHGG501B電纜故障閃測儀(5寸按鍵)

  • 產品概述

XHGG501B電纜故障測試儀適用于測量各種不同截面、介質電力電纜(高頻同軸電纜、市話電纜、路燈電纜、地埋電線)的低阻、短路、開路斷線故障,以及高阻泄漏和高阻閃絡(luò )性故障,可自動生成檢測報告。

  • 性能特點

1、工業級5.7LCD顯示--視野角>160°,工作溫度 –25℃~+65℃;
2、單片機集中控制,按鍵式操作方式,抗干擾能力強;
3、具有測距、測速、測阻等功能;
4、可隨時打印測試波形及測試報告;
5、自動連續采樣,不漏掉一次放電波形;
6、測試方法:閃絡(luò )取樣、低壓脈沖取樣;
7、供電方式:內置24V/7Ah直流電源,可連續工作10小時也可外接AC 220V  50Hz電源;


  • 技術參數

1.測試范圍:測試距離:60km,探測深度:2-5m;
2.測量精度:粗測誤差:±10m或1%,精測誤差:±0.2m(定點、路徑、深度);
3.采樣頻率:100MHz,分辨率0.5m(100m/us)
4.采樣方式:自動連續采樣,不漏掉一次放電波形
5.低壓脈沖:寬度:0.1uS和2uS   幅度:100Vpp
6.短路電流:0~320mA
7.燒穿功率:0~1225J

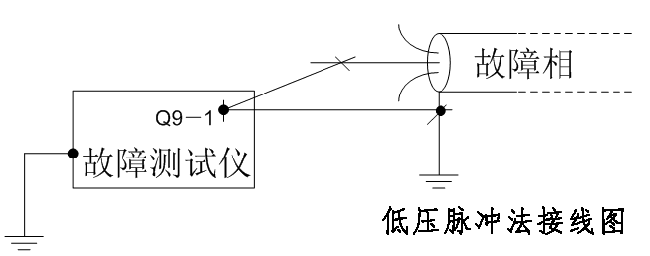

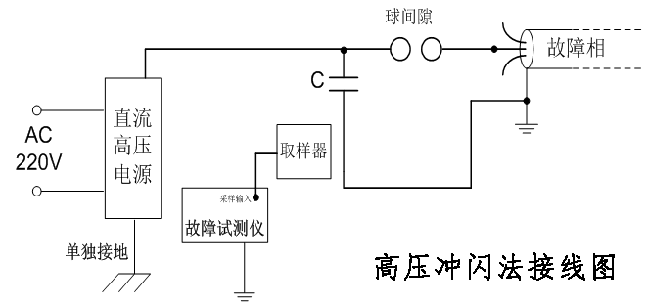

  • 現場接線圖

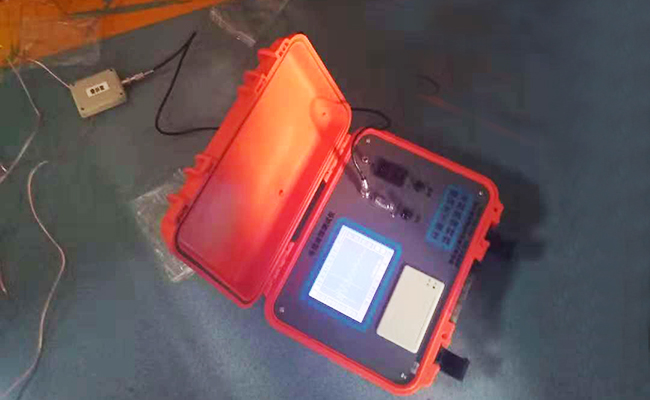

  • 使用現場


  • 問題處理

主機黑屏:可能內部電池缺電。
