XHDD503電纜故障定點儀

  • 產品概述

XHDD503電纜故障定點儀采用聲磁同步原理,數字加人工判據。主要應用于故障粗測范圍內、故障電纜的正上方對故障點進行定位。同時也可以找出故障電纜的埋設路徑。

  • 性能特點

XHDD503電纜故障定點儀的功能特性:
(1)可同步接收故障點放電時產生的聲波和電磁波,用于確定電纜故障點位置。
(2)放大倍數,50萬倍。

  • 技術參數

★ 接收方式:聲磁同步        ★ 判斷方式:自動+人工
★ 放大倍數:50萬倍           ★ 接收頻率:音頻
★ 定位精度:±0.2m           ★ 輸出阻抗:150Ω
★ 工作電流:靜態不大于20mA,工作不大于25mA
★ 工作電壓:9V干電池供電
★ 工作溫度:-10℃~+40℃

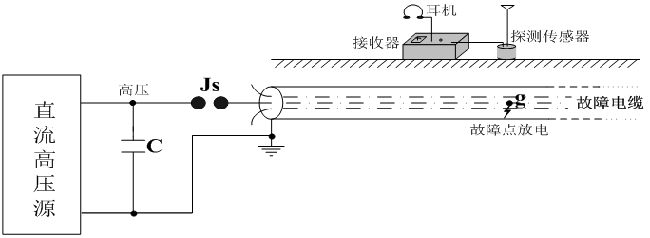

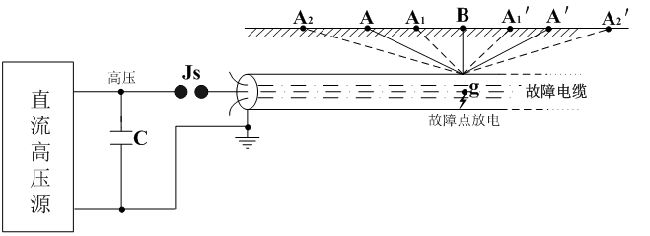

  • 現場接線圖

定點儀現場使用示意圖 副本.png定點儀現場使用示意圖2 副本.png

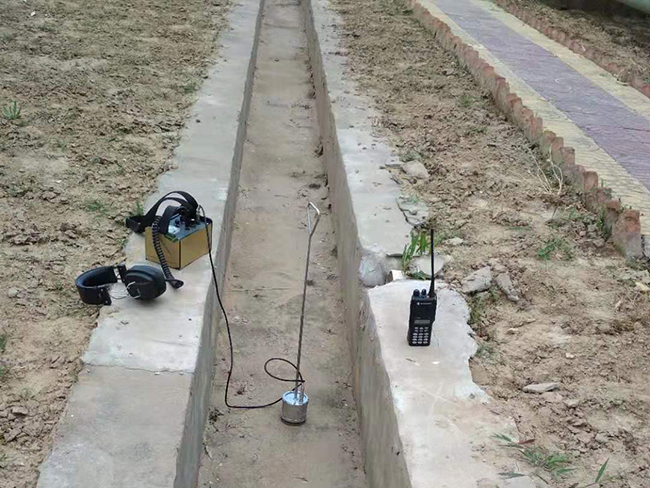

  • 使用現場

微信圖片_201907121608418 副本.JPG

  • 問題處理

定點儀定點無聲音:可能定點儀電池缺電,或探頭連線處脫落。
