XHDD503C電纜故障定點儀

  • 產品概述

       XHDD503C電纜故障定點儀采用聲磁同步法和電磁感應法定點,用來確定電纜的路徑及故障點的準確位置

  • 性能特點

       ★ 5寸觸摸高亮LCD,確保陽光下可視。

       ★ 觸摸操作+一鍵操作適合更多人的操作習慣

       ★ 軍用高阻抗耳機設計,抗干擾能力更強

       ★ 采用聲磁同步定位技術,自動計算聲磁時間差。

       ★ 聲信號和磁信號的增益和觸發手動調節,適應各種測試現場。

       ★ 具備背景降噪技術,可選擇多種濾波方式。

       ★ 具備BNR背景降噪與啞音降噪功能。

       ★ 具備路徑偏離指示。

       ★ 配備多層物理隔離信號傳感器,防水等級IP65。

       ★ 內置大容量鋰電池,超長待機時間,配快速充電器。

       ★ 小巧輕便,操作便捷,人機界面簡便。

  • 技術參數

    ☆ 濾波參數  全通:100Hz~1600Hz。

                         低通:100Hz~400Hz。

                         高通:160Hz~1500Hz。

                         帶通:200Hz~600Hz。

    ☆ 信號增益:0~8檔可調。

    ☆ 磁場通道:0~8檔可調。

    ☆ 輸出增益:16檔(0~112db)

    ☆ 輸出阻抗:350Ω

    ☆ 聲磁定位精度:小于0.1m。

    ☆ 路徑辨別精度:小于0.5m。

    ☆ 電源:4*18650標準鋰電池;連續工作時間>8小時;

    ☆ 充電器:輸入AC220V±10%,50/60Hz;輸出8.4V,1A;

    ☆ 充電時間:小于3.5小時;

    ☆ 顯示方式:5寸彩色液晶,854*480分辨率,帶觸摸功能;

    ☆ 工作條件:-20~+65℃,相對濕度≤90%。

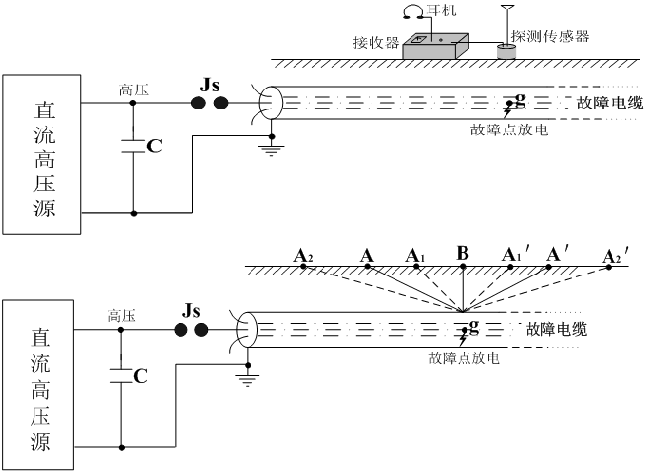

  • 現場接線圖


  • 使用現場


  • 問題處理

定點儀定點無聲音:可能定點儀電池缺電,或探頭連線處脫落
