長安區電纜故障檢測

發布時間:2024-07-26 分享到:

一. 現場情況描述:

(1)電纜兩端:一端在桿塔上一端在室外環網柜

(2)電纜絕緣電阻:a相對地泄露

(3)其他:本次測試電纜為直埋鋪設,末端在桿塔上

二. 測試所用設備:

(1)絕緣測試工具:5kv絕緣電阻測試儀

(2)高壓源:   5-50試驗變加15-4*2電容

(3)粗測設備:502電纜故障測距儀

(4)精測設備:503電纜故障定點儀

三. 具體測試過程:

(1)絕緣測試:a相對地0.6MΩ,bc兩相絕緣良好

(2)粗測查找:使用502主機低壓脈沖法測試,a相對地136米開路波形,bc相間測試220米。高壓閃絡(luò )法采樣為127米。

(3)精確定點:使用503定點儀,在130米處找到故障點。

(4)耐壓測試:/

四.  測試現場圖片:

(1)測試現場接線圖:

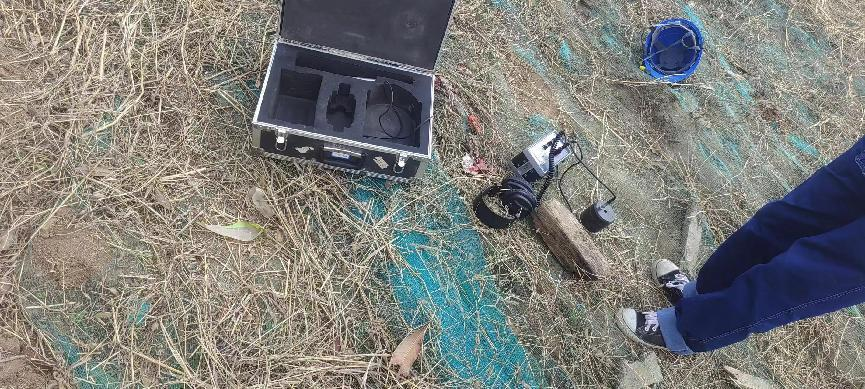

(2)具體定點位置圖:

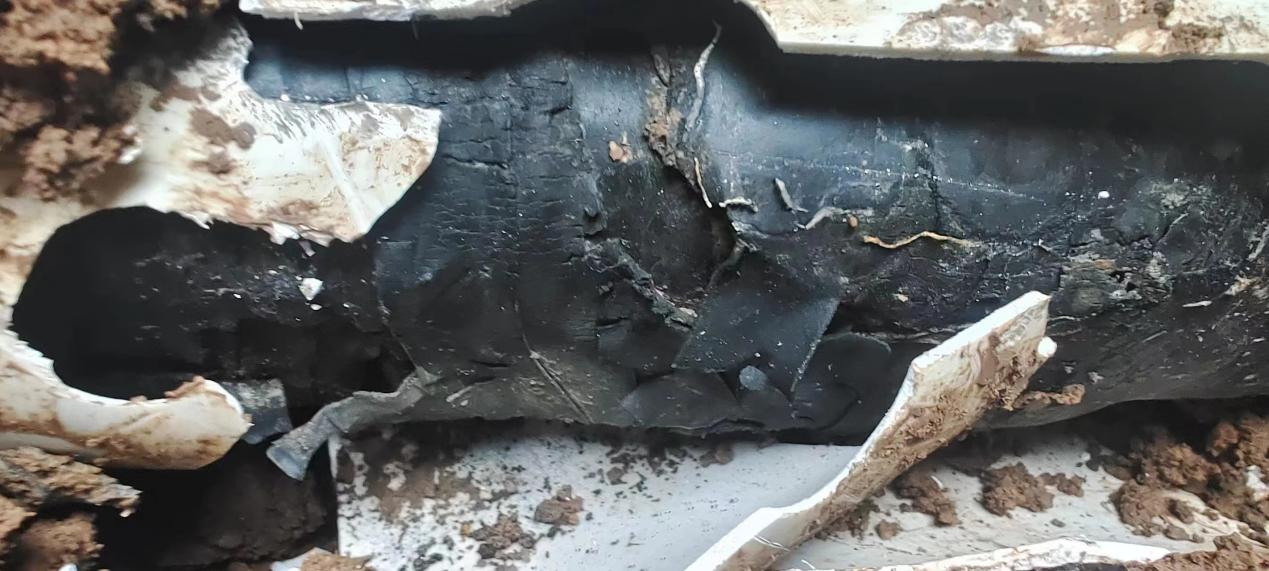

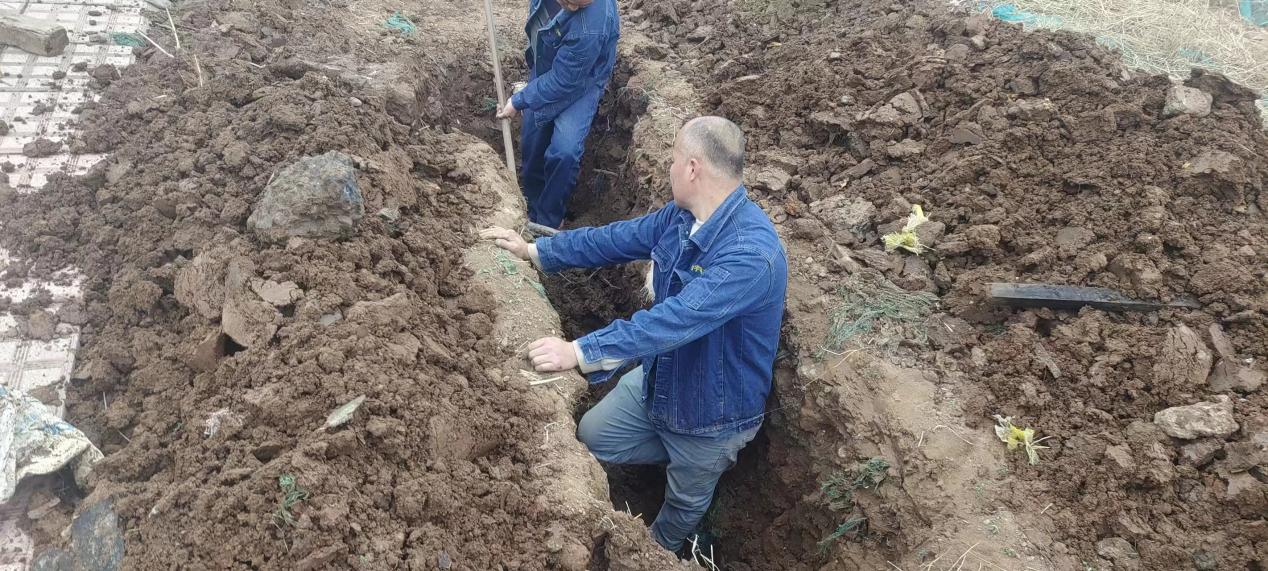

3)故障開挖圖:

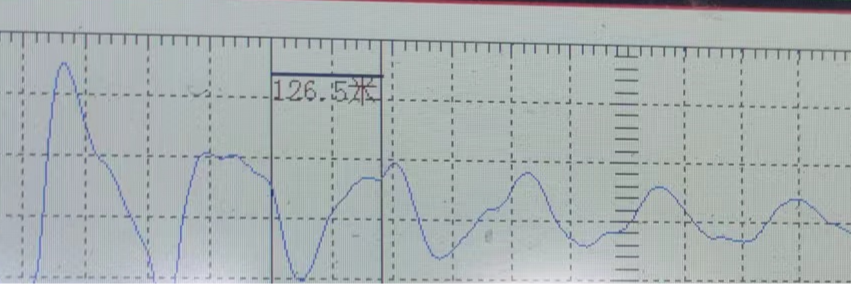

4)故障波波形圖:

.總結:本次測試電纜比較短,雖然不知道路徑末端在桿塔上也沒法接地,但是靠503的電磁表也能知道電纜大概位置。
