01.現場情況

電纜為V V（聚錄乙烯銅芯電纜）380V，3+2，一端電纜已拆掉并包起來，但不方便進入里面，所以從另一端加高壓，測試端電纜零線接地均已拆除。

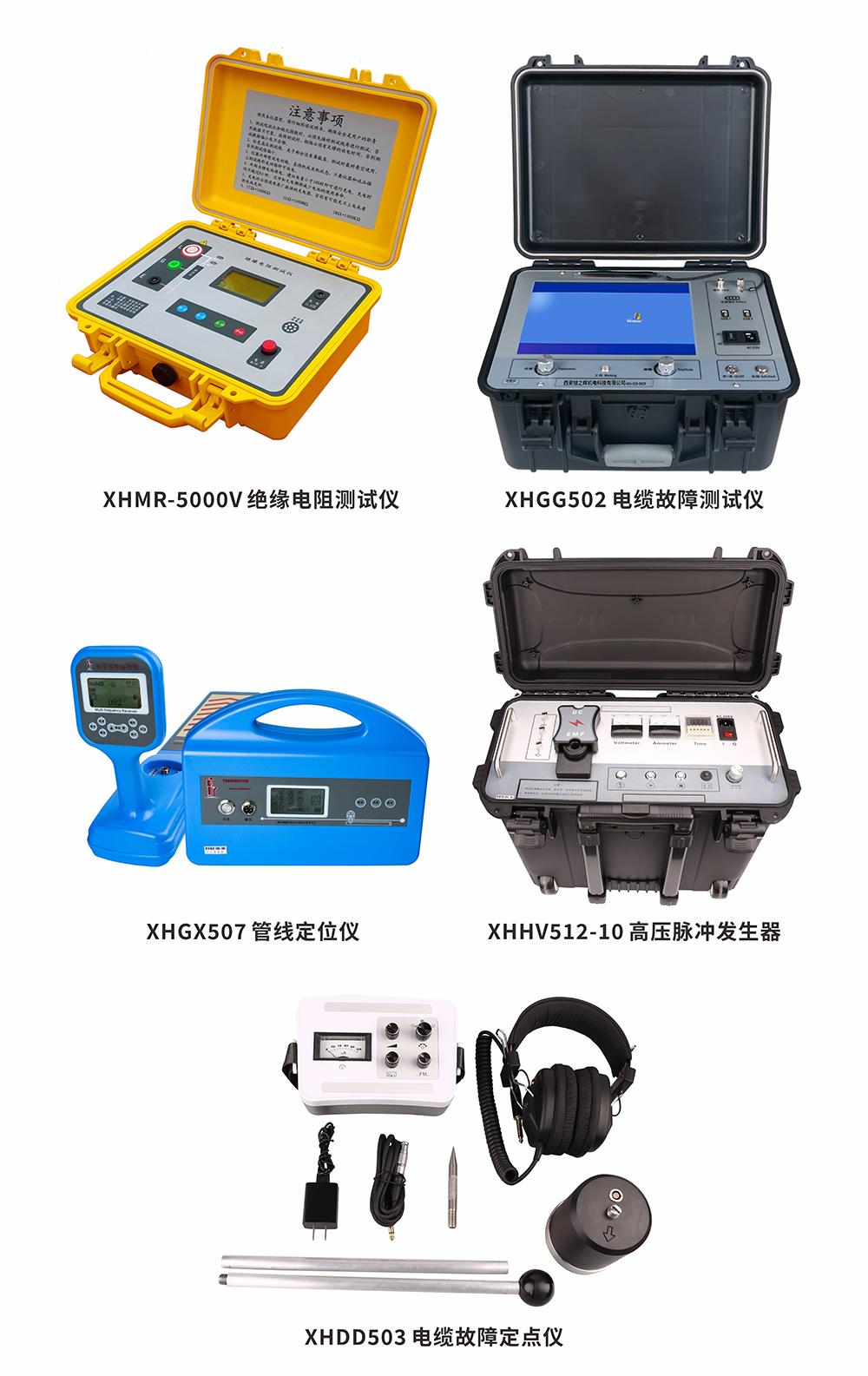

02.測試所用設備

（1）絕緣測試工具：XHMR-5000V絕緣電阻測試儀。

（2）粗測設備：XHGG502電纜故障測試儀。

（3）路徑查找：XHGX507管線定位儀。

（4）高壓源：XHHV512-10高壓脈沖發生器。

（5）精測設備：XHDD503電纜故障定點儀。

03.測試過程

（1）絕緣測試：

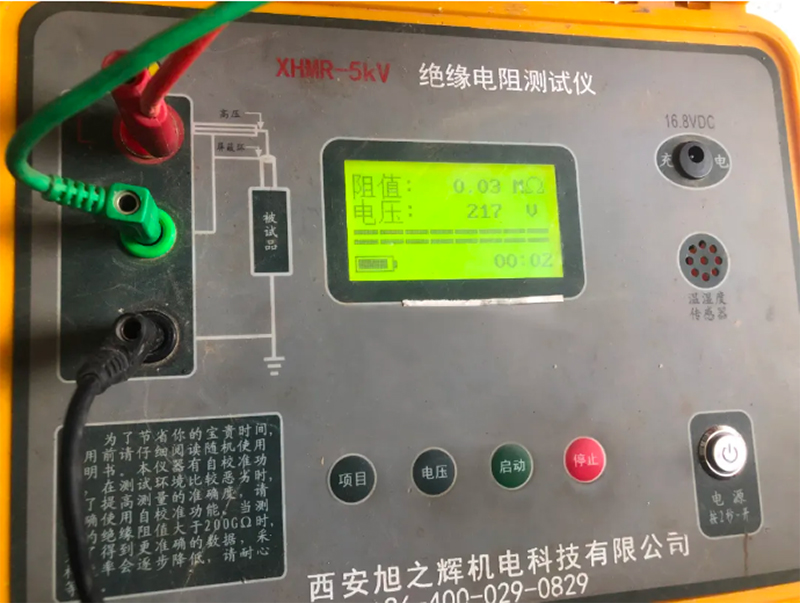

      電纜用絕緣電阻測試儀500V檔位測量A相對地電壓為500V，絕緣為0.9MΩ ；B相對地電壓217V；絕緣為0.03MΩ，C相對地電壓為504V，絕緣為284MΩ；零線對地電壓500V絕緣為2.8MΩ，相間測試絕緣均上10MΩ，初步判斷為B項對地故障。

（2）粗測：

      使用502測試儀的低壓脈沖法測量A、B、C三相對地、對零線測試電纜長度均為850米。

（3）高壓檢測：

1.使用510-12對B相施加高壓脈沖信號。

2.使用502電纜故障測試儀的高壓閃絡(luò )法采集波形，10kV故障點擊穿。

3.波形顯示為近端故障波形。

4.分析波形——檢測出粗測故障距離為15m左右。

（4）高壓閃絡(luò )波形分析：

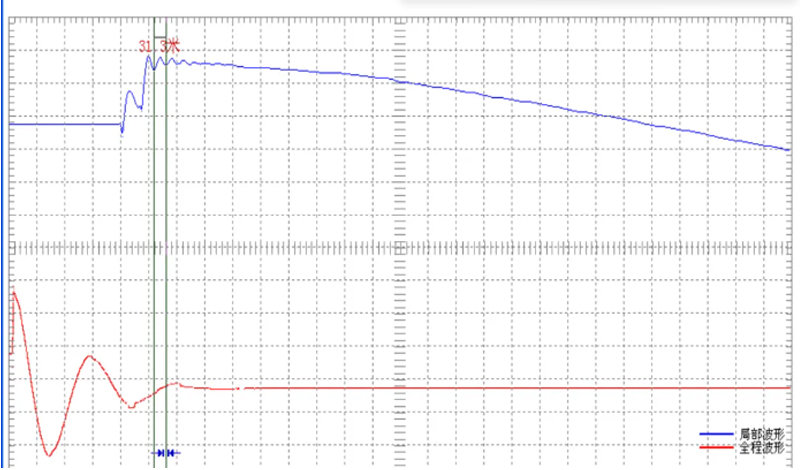

      由波形可以看出這種趨勢屬于近端故障的波形，近端故障選擇卡一個峰，可以看出31m，再除2，即可得到故障點的粗測距離為15m左右。

（5）故障定點：

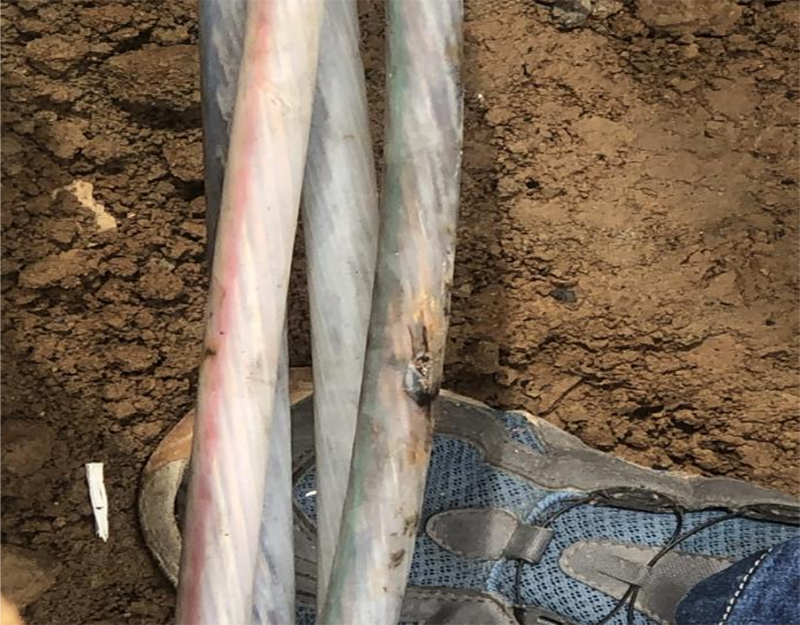

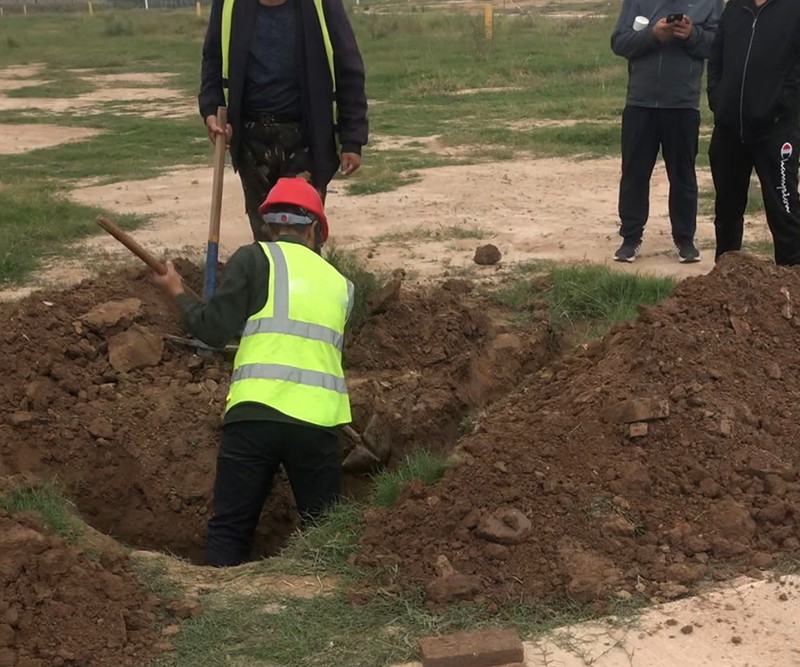

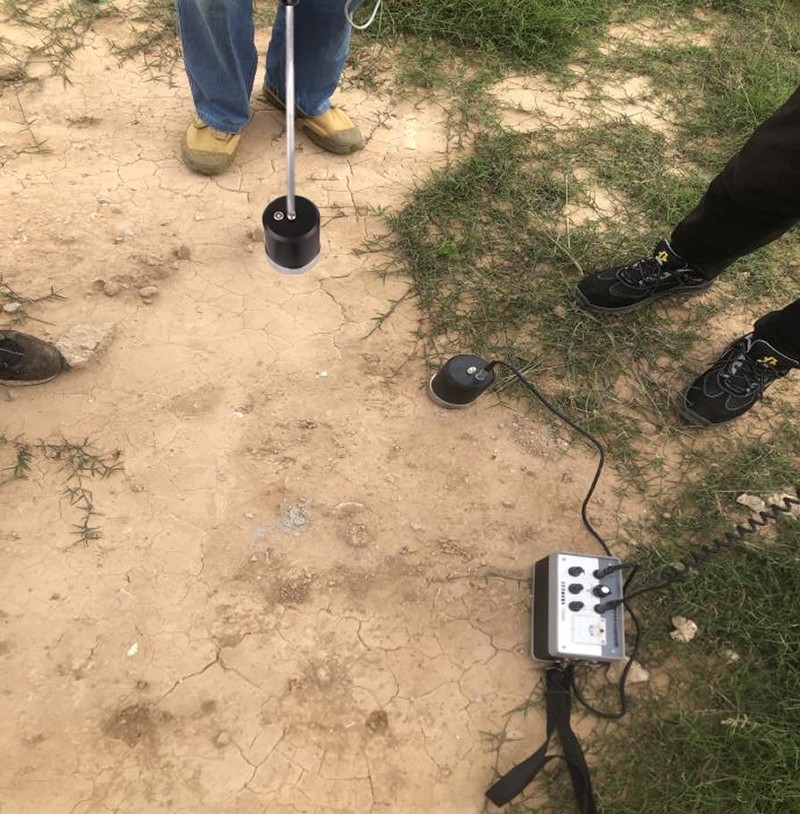

      使用503定點儀去粗測故障距離15米附近進行定點，聽取故障點放電聲音，最終在10米處找到故障點，并開挖。

04.總 結

      本次故障為近端故障，距離測試端較近，發電機聲音和高壓電源聲音可能會(huì )覆蓋故障點的放電聲音，可以把發電機挪遠一些，再仔細聽附近的放電聲音，高壓電源幾秒放一次電，就在心里默數幾秒，看是否一致，再結合地面震動來確定故障點的位置。
