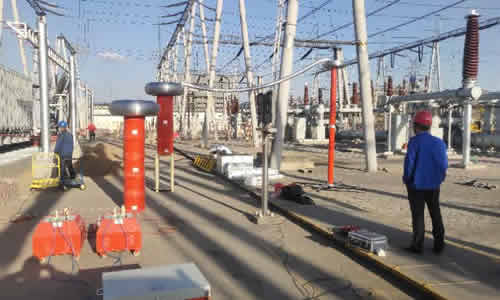

近日，西安旭之輝機電科技有限公司在收到內蒙古某變電站服務需求后，派遣技術人員趕往客戶所在地內蒙古進行電纜交流耐壓試驗。關于此次的耐壓試驗，在這里小編與大家分享一下關于電力電纜耐壓試驗中常采用的幾種方法。

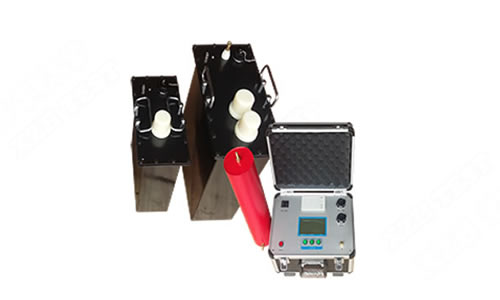

超低頻耐壓試驗

       超低頻也就是0.1赫茲耐壓試驗，是一種檢測電纜運行過程中是不是有絕緣缺損的無損試驗方式。其原理是通過整流和濾波的方式，把50赫茲的交流電轉換為直流的電壓，然后再將轉變成的直流電壓通過逆變電路轉換為1千赫茲的交流電壓，隨后再完成調幅處理，當這個步驟完成之后，1千赫茲的交流電壓等幅波會(huì )轉變?yōu)?.1赫茲的變化條幅波。

       整個試驗過程主要是依靠高壓變壓器與電壓倍增電路之間形成的高電壓，它的主要表現為正弦波，而且經過壓敏電阻器對它進行調解，因此使高交流電壓負載輸出為0.1赫茲高壓正弦波形。該方法的相對于其它試驗方式的主要優點有以下幾點：試驗全程無損壞；準確性較高；試驗設備體積小，方便攜帶與操作。局限在于輸出電壓等級較低，在中低壓電纜耐壓試驗中被廣泛使用。

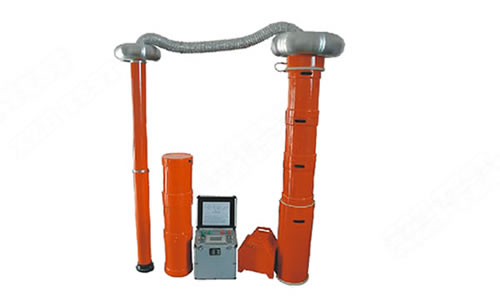

變頻串聯諧振試驗

      變頻串聯諧振試驗的原理是利用串聯諧振裝置中的電抗器，將變頻電源中的輸出電壓頻率通過調節達到。

       使試驗回路產生諧振的方式是將變頻電源中的輸出電壓頻率通過調節而達到的，然而，調感式工頻串聯諧振試驗使試驗回路的諧振得以產生的方式是依靠50赫茲工頻環境下通過調節電抗器而實現的。

調感式工頻串聯諧振試驗

       調感式工頻串聯諧振試驗的原理與變頻串聯諧振試驗大體相同，但試驗回路的諧振是依靠50赫茲工頻環境下通過調節電抗器實現。

       相較于其它來說，優勢在于輸出的電流波形大部分是正弦波；其次特異性較高，導致當在串聯諧振回路中使諧振條件得以滿足的情況下，高電壓也才會(huì )得以產生。然而，當被測的電纜只要存在問題時，它就會(huì )使回路異常，這也就是電纜短路，因此高電壓會(huì )存在一致降落。但是又因為電抗器可以使短路電流得以限制，因此它的保護裝置不會(huì )被影響到，所以可不必裝設電阻保護設備。缺點在于操作復雜、且自動化水平低、噪音大等。
